RCCB là gì? Chìa khóa ngăn ngừa mối nguy hiểm về điện

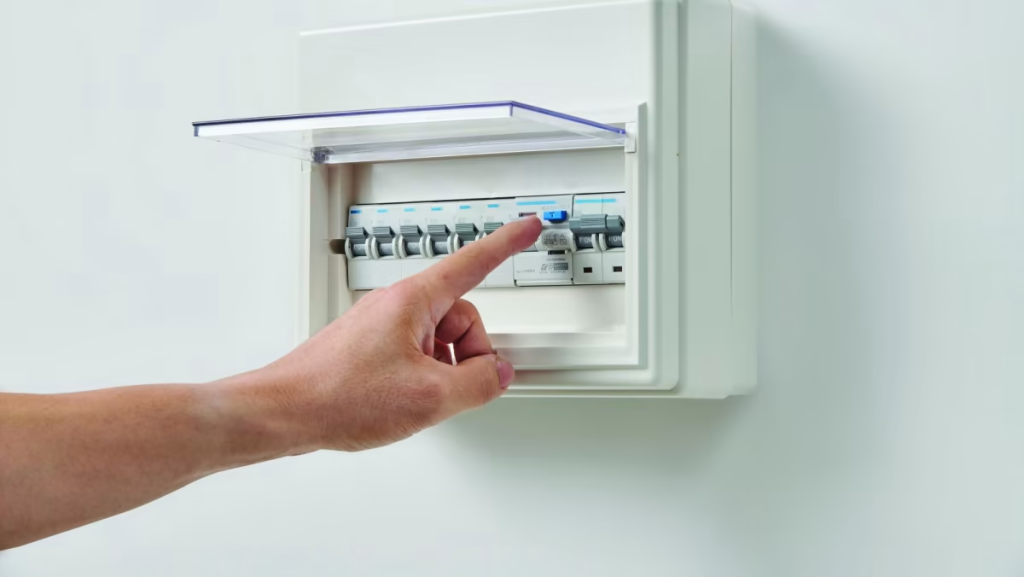

RCCB là một cải tiến đáng chú ý trong lĩnh vực an toàn điện, đóng một vai trò quan trọng trong việc bảo vệ tính mạng và tài sản. Nhu cầu ngày càng tăng về an toàn điện và các hệ thống bảo vệ đã đưa RCCB trở thành tâm điểm chú ý. Hiểu cách thức hoạt động của các thiết bị này và tầm quan trọng của chúng trong việc lắp đặt điện hiện đại là điều cần thiết đối với mọi chủ nhà, thợ điện và chuyên gia trong ngành.

1. RCCB là gì?

RCCB là viết tắt của “Residual Current Circuit Breaker.” Đây là một thiết bị điện được thiết kế để bảo vệ con người khỏi những cú sốc điện và ngăn ngừa hỏa hoạn điện do dòng rò đất gây ra. RCCB thường được sử dụng trong lắp đặt điện để tăng cường an toàn bằng cách phát hiện và ngắt sự mất cân bằng dòng điện trong mạch.

2. Cấu tạo của RCCB là gì?

Cấu trúc của Bộ ngắt mạch dòng điện dư (RCCB) tương đối đơn giản, bao gồm các bộ phận thiết yếu hoạt động cùng nhau để cung cấp khả năng bảo vệ điện chống lại dòng điện dư. Dưới đây là tổng quan về cấu trúc điển hình của RCCB:

• Vỏ ngoài: RCCB được đặt trong vỏ bảo vệ làm bằng vật liệu không dẫn điện và chống cháy, chẳng hạn như nhựa hoặc nhiệt rắn. Vỏ bọc được thiết kế để cung cấp lớp cách nhiệt và ngăn chặn sự tiếp xúc ngẫu nhiên với các bộ phận mang điện bên trong.
• Các cực đầu vào: RCCB có các cực đầu vào nơi kết nối dây dẫn trực tiếp (pha) và trung tính của mạch điện. Các đầu nối này cho phép RCCB giám sát dòng điện chạy giữa dây dẫn mang điện và dây trung tính.
• Cuộn dây cảm biến: Cuộn dây cảm biến, còn được gọi là cuộn dây hình xuyến, là một thành phần quan trọng trong RCCB. Nó bao quanh cả dây dẫn trực tiếp và trung tính đi qua nó. Dòng điện dư chạy trong dây dẫn mang điện và dây dẫn trung tính tạo ra từ trường trong cuộn dây cảm biến, cho phép RCCB phát hiện bất kỳ sự mất cân bằng nào giữa hai dòng điện.
• Cơ chế ngắt điện từ: RCCB được trang bị cơ chế ngắt điện từ, được kết nối với cuộn dây cảm biến. Khi dòng dư vượt quá ngưỡng đặt trước, từ trường do cuộn dây cảm biến tạo ra sẽ kích hoạt cơ chế ngắt, khiến RCCB ngắt và ngắt mạch.
• Cơ cấu vận hành: Cơ cấu vận hành có nhiệm vụ đóng mở các tiếp điểm của RCCB. Khi RCCB ngắt do dòng điện dư quá mức, cơ chế vận hành sẽ nhanh chóng mở các tiếp điểm, ngắt kết nối dây dẫn mang điện và dây trung tính và cắt nguồn điện cung cấp cho mạch.
• Nút đặt lại: Nhiều RCCB có nút đặt lại trên bảng mặt trước của chúng. Sau một chuyến đi, nút này được sử dụng để đặt lại RCCB theo cách thủ công sau khi lỗi cơ bản hoặc sự cố đã được giải quyết.
• Nút kiểm tra: Để đảm bảo chức năng của RCCB, RCCB được trang bị nút kiểm tra. Việc nhấn nút này sẽ mô phỏng tình trạng lỗi, cho phép người dùng kiểm tra xem RCCB có hoạt động như mong đợi trong quá trình thử nghiệm hay không.
• Xếp hạng và dán nhãn: RCCB được dán nhãn với thông số định mức, dòng dư định mức và các thông tin quan trọng khác, giúp người dùng dễ dàng hiểu thông số kỹ thuật của nó và đảm bảo tương thích với hệ thống lắp đặt điện.

3. RCCB hoạt động như thế nào?

Bộ ngắt mạch dòng điện dư (RCCB) hoạt động bằng cách liên tục theo dõi dòng điện trong mạch điện giữa dây dẫn trực tiếp (pha) và dây dẫn trung tính. Chức năng chính của thiết bị này là phát hiện và ứng phó với dòng điện dư, có thể xảy ra khi có sự cố về điện hoặc rò rỉ xuống đất. RCCB hoạt động dựa trên nguyên lý cảm ứng điện từ. Dưới đây là giải thích chi tiết từng bước về cách RCCB hoạt động:

• Cảm biến dòng điện: Cuộn dây hình xuyến của RCCB (cuộn dây cảm biến) bao quanh cả dây dẫn mang điện và dây dẫn trung tính đi qua nó. Khi mạch điện hoạt động bình thường, dòng điện chạy qua dây dẫn trực tiếp và dây dẫn trung tính phải bằng nhau, dẫn đến từ trường cân bằng trong cuộn dây cảm biến.
• Phát hiện dòng điện dư: Nếu có lỗi trong mạch hoặc rò rỉ dòng điện xuống đất, sự cân bằng dòng điện giữa dây dẫn mang điện và dây trung tính bị phá vỡ. Sự mất cân bằng này tạo ra dòng điện dư, nghĩa là có nhiều dòng điện chạy qua một dây dẫn hơn dây dẫn kia.
• Cảm ứng từ trường: Dòng điện dư chạy qua các dây dẫn trung tính và trực tiếp sẽ tạo ra một từ trường trong cuộn dây cảm biến. Cường độ của từ trường này tỷ lệ thuận với cường độ dòng điện dư.
• Kích hoạt cơ chế ngắt: Từ trường cảm ứng trong cuộn cảm biến kích hoạt cơ chế ngắt của RCCB. Cơ chế ngắt là một thiết bị điện từ nhạy cảm đáp ứng với cường độ của từ trường.

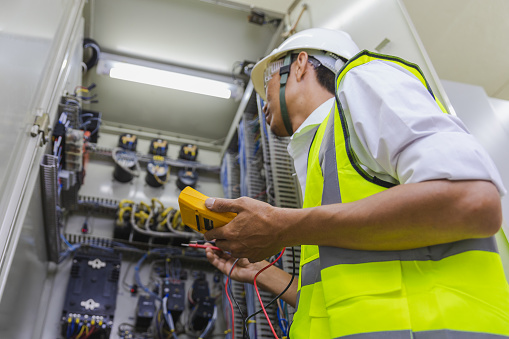

4. Cách lắp đặt RCCB

Việc lắp đặt RCCB (Cầu dao dòng điện dư) yêu cầu kiến ​​thức đúng về hệ thống điện và tuân thủ các nguyên tắc an toàn. Dưới đây là hướng dẫn chung về cách lắp đặt RCCB, nhưng hãy luôn tham khảo hướng dẫn của nhà sản xuất và tuân theo các mã điện tại địa phương. Dưới đây là các bước để cài đặt RCCB:

• Chọn RCCB phù hợp: Chọn RCCB có định mức và độ nhạy thích hợp phù hợp với việc lắp đặt điện của bạn. Dòng dư định mức và định mức dòng điện của RCCB phải phù hợp với các yêu cầu của mạch mà nó sẽ bảo vệ.
• Chuẩn bị bảng điện: Mở bảng phân phối điện nơi bạn định lắp đặt RCCB. Đảm bảo bảng điều khiển đủ lớn để chứa RCCB mà không có bất kỳ vật cản nào. Chọn vị trí chính xác: Chọn một vị trí thích hợp trong bảng điều khiển để gắn RCCB. Nó thường được cài đặt trên đường ray DIN bên trong bảng điện.
• Kết nối dây: Kết nối dây có điện (pha) và dây trung tính với các đầu vào thích hợp của RCCB. Hãy chắc chắn rằng các kết nối chặt chẽ và an toàn để tránh kết nối lỏng lẻo.
• Kết nối dây tải: Kết nối dây trực tiếp (pha) và dây trung tính từ tải (mạch ra) với các đầu ra của RCCB. Các thiết bị đầu cuối này sẽ cung cấp điện cho mạch được bảo vệ. Nối dây nối đất: Nối dây nối đất với đầu nối đất của RCCB. Đảm bảo rằng việc nối đất thích hợp được thiết lập để đảm bảo an toàn.
• Các nút Kiểm tra và Đặt lại: Nếu RCCB của bạn có nút kiểm tra và đặt lại, hãy đảm bảo rằng chúng có thể truy cập được từ bên ngoài bảng điều khiển. Nút kiểm tra được sử dụng để xác minh chức năng của RCCB và nút đặt lại được sử dụng để khôi phục nguồn điện sau một chuyến đi.
• Gắn RCCB: Gắn RCCB một cách an toàn trên thanh ray DIN trong bảng điện. Đảm bảo nó được căn chỉnh chính xác và không cản trở các bộ phận hoặc dây dẫn khác.
• Dán nhãn: Dán nhãn cho RCCB để chỉ ra chức năng của nó và mạch mà nó bảo vệ. Việc ghi nhãn này sẽ giúp bảo trì và nhận dạng trong tương lai.
• Xác minh kết nối: Kiểm tra kỹ tất cả các kết nối để đảm bảo chúng an toàn và được nối đúng cách.
• Kiểm tra RCCB: Sau khi cài đặt hoàn tất, bật nguồn điện và kiểm tra RCCB bằng cách nhấn nút kiểm tra. RCCB sẽ ngắt, cắt nguồn điện cho mạch được bảo vệ. Sau khi kiểm tra, đặt lại RCCB bằng nút đặt lại để khôi phục nguồn điện.
• Kiểm tra lần cuối: Xem xét việc nhờ một thợ điện có trình độ kiểm tra việc lắp đặt để đảm bảo nó đáp ứng các tiêu chuẩn và quy định về an toàn.
