Tủ ATS là gì? Đảm bảo độ tin cậy và truyền tải điện liên tục

Tủ ATS là gì? Tủ ATS – tủ chuyển nguồn tự động có khả năng chuyển đổi liền mạch giữa các nguồn điện đảm bảo rằng các hệ thống và hoạt động quan trọng vẫn hoạt động trong thời gian mất điện hoặc biến động điện. Khi công nghệ tiến bộ, tủ ATS tiếp tục phát triển, cung cấp nhiều tính năng và khả năng tiên tiến hơn để đáp ứng nhu cầu ngày càng tăng về nguồn điện đáng tin cậy trong các lĩnh vực khác nhau.

1. Tủ ATS là gì?

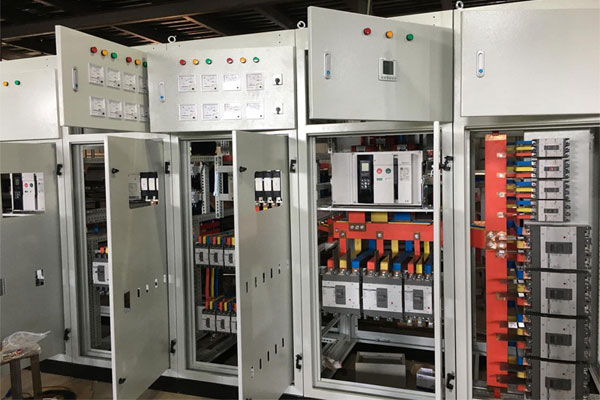

Tủ ATS (Automatic Transfer Switch) là một thành phần thiết yếu trong hệ thống điện, đặc biệt trong các trường hợp cấp điện liên tục là rất quan trọng, chẳng hạn như trung tâm dữ liệu, bệnh viện và cơ sở công nghiệp. Chức năng chính của tủ ATS là tự động chuyển đổi nguồn điện từ nguồn điện chính sang nguồn điện dự phòng hoặc thay thế trong trường hợp mất điện hoặc sụt áp.

2. Cấu tạo của tủ ATS

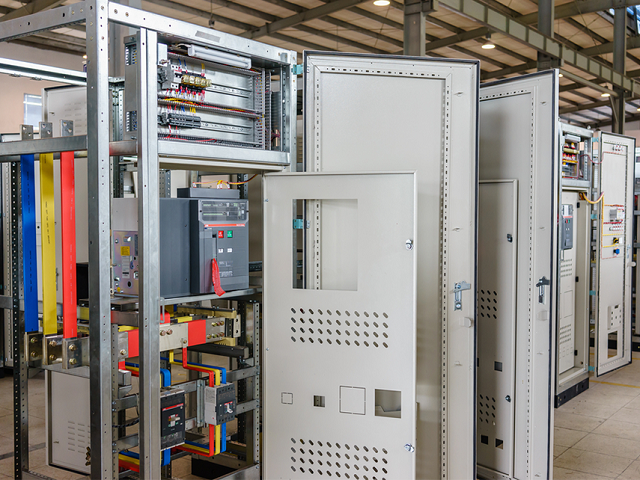

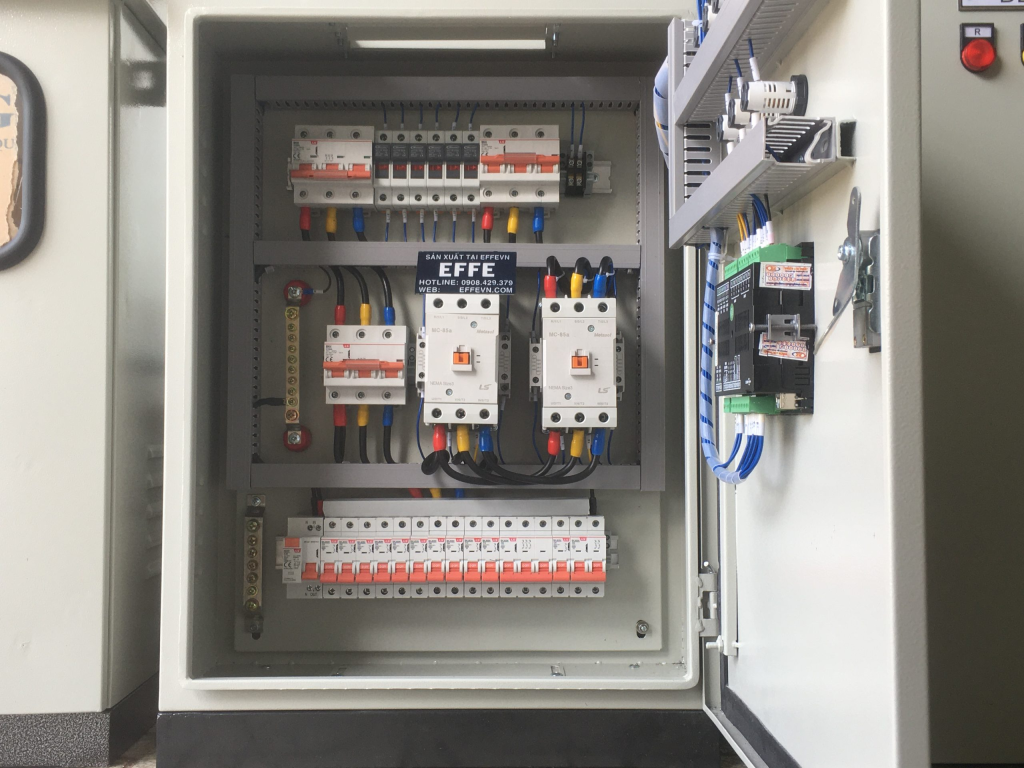

Cấu tạo của tủ ATS (Automatic Transfer Switch) có thể khác nhau tùy thuộc vào nhà sản xuất và yêu cầu ứng dụng cụ thể. Dưới đây các thành phần và cấu trúc phổ biến được tìm thấy trong tủ ATS:

• Vỏ bọc: Tủ ATS thường được đặt trong vỏ bọc kim loại chắc chắn để bảo vệ các bộ phận bên trong khỏi các yếu tố môi trường và mang lại sự an toàn cho nhân viên bảo trì.
• Công tắc chuyển đổi: Công tắc chuyển đổi là thành phần cốt lõi của tủ ATS. Đó có thể là công tắc cơ điện hoặc điện tử giúp chuyển nguồn tự động giữa nguồn điện chính và nguồn điện dự phòng. Công tắc chuyển đổi được thiết kế để xử lý tải điện của thiết bị được kết nối một cách an toàn.
• Main Power Input: Đây là nơi kết nối nguồn điện sơ cấp với tủ ATS. Nó thường được liên kết với lưới điện tiện ích hoặc nguồn điện chính khác.
• Đầu vào nguồn dự phòng: Nguồn điện dự phòng (máy phát điện hoặc UPS) được kết nối với đầu vào này của tủ ATS. Nguồn điện này được sử dụng khi nguồn điện chính bị lỗi.
• Bộ điều khiển: Tủ ATS tích hợp bộ điều khiển theo dõi liên tục trạng thái của cả nguồn điện chính và nguồn dự phòng. Bộ điều khiển chịu trách nhiệm phát hiện bất kỳ sự gián đoạn nguồn điện hoặc sụt áp nào trong nguồn điện chính và bắt đầu quá trình chuyển giao tự động. Bảng điều khiển thường nằm ở mặt trước của tủ ATS và cung cấp giao diện để người dùng theo dõi trạng thái của ATS, điều khiển truyền thủ công nếu cần và truy cập cài đặt cấu hình.
• Chỉ báo trạng thái: Đèn LED hoặc bảng hiển thị ở mặt trước của tủ cho biết trạng thái nguồn điện hiện tại (Chính, Dự phòng hoặc Đang truyền) và các thông tin liên quan khác.
• Bảo vệ mạch: Để bảo vệ thiết bị được kết nối và bản thân ATS, bộ ngắt mạch hoặc cầu chì được lắp đặt bên trong tủ.
• Khối đấu dây và đầu cuối: Hệ thống dây điện bên trong kết nối các thành phần khác nhau trong tủ ATS và các khối đầu cuối tạo điều kiện thuận lợi cho việc kết nối các nguồn điện và thiết bị bên ngoài.
• Thông gió: Trong một số trường hợp, tủ ATS có thể bao gồm hệ thống thông gió để tản nhiệt sinh ra trong quá trình vận hành và duy trì nhiệt độ phù hợp cho các bộ phận bên trong.

3. Ứng dụng của tủ ATS

Mục đích chính của tủ ATS là tự động chuyển nguồn điện từ nguồn này sang nguồn khác khi xảy ra sự cố, đảm bảo cung cấp điện liên tục cho tải được kết nối. Dưới đây là một số ứng dụng phổ biến của tủ ATS:

• Hệ thống điện dự phòng: Trong các tòa nhà, trung tâm dữ liệu, bệnh viện và cơ sở hạ tầng quan trọng khác, tủ ATS thường được sử dụng để tạo điều kiện chuyển giao điện suôn sẻ giữa nguồn tiện ích chính và máy phát điện dự phòng hoặc nguồn điện thay thế, như hệ thống pin hoặc năng lượng tái tạo nguồn.
• Ứng dụng công nghiệp: Trong môi trường công nghiệp, nơi mất điện có thể dẫn đến thời gian ngừng hoạt động tốn kém hoặc các tình huống nguy hiểm, tủ ATS được sử dụng để chuyển đổi nguồn giữa lưới điện chính và máy phát điện dự phòng hoặc các nguồn điện đáng tin cậy khác.
• Trang web viễn thông: Tháp di động, trung tâm dữ liệu và các phương tiện truyền thông khác yêu cầu nguồn điện liên tục để duy trì kết nối. Tủ ATS dùng để chuyển nguồn điện từ lưới điện chính sang máy phát điện dự phòng trong trường hợp mất điện.
• Hệ thống dự phòng cho khu dân cư: Trong cài đặt khu dân cư, tủ ATS được sử dụng để chuyển đổi nguồn giữa lưới điện tiện ích và nguồn điện dự phòng, chẳng hạn như máy phát điện hoặc hệ thống pin. Điều này đảm bảo rằng các thiết bị và hệ thống thiết yếu tiếp tục hoạt động trong thời gian mất điện.
• Tòa nhà thương mại: Trong các khu phức hợp văn phòng, trung tâm mua sắm và các cơ sở thương mại khác, tủ ATS được sử dụng để truyền điện giữa tiện ích chính và máy phát dự phòng trong thời gian mất điện để tránh gián đoạn kinh doanh
• Ứng dụng hàng hải và RV: Tủ ATS được sử dụng trong thuyền, tàu và phương tiện giải trí (RV) để chuyển đổi nguồn điện giữa nguồn điện trên bờ và máy phát điện hoặc bộ biến tần trên tàu.

Tủ ATS được thiết kế với các tính năng điều khiển và an toàn tiên tiến đảm bảo quá trình truyền tải điện diễn ra liên tục, không gây gián đoạn hay hư hỏng các thiết bị kết nối. Tủ ATS giám sát chất lượng của các nguồn điện và tự động kích hoạt quá trình chuyển đổi khi cần thiết, cung cấp một giải pháp quản lý điện năng đáng tin cậy và hiệu quả.
