Thước kẹp cơ khí là gì? Làm chủ độ chính xác trong QC JIG với thước kẹp

Ngày đăng: 2023/09/29 11:12:08 Sáng | 15 Lượt Xem

Thước kẹp cơ khí được sử dụng rộng rãi trong các lĩnh vực khác nhau như cơ khí, gia công, chế biến gỗ và gia công kim loại. Chúng được đánh giá cao về độ chính xác, dễ sử dụng và khả năng đo cả kích thước bên trong và bên ngoài.

1. Thước kẹp cơ khí là gì?

Thước kẹp cơ khí là dụng cụ đo dùng để xác minh kích thước hoặc khoảng cách của vật thể với độ chính xác cao. Thước kẹp cơ khí  thường được sử dụng trong các ngành công nghiệp khác nhau, chẳng hạn như kỹ thuật, sản xuất, gia công và chế biến gỗ, những nơi cần có các phép đo chính xác. Chúng có nhiều kích cỡ và kiểu dáng khác nhau, bao gồm thước kẹp bên ngoài (được sử dụng để đo kích thước bên ngoài), thước kẹp bên trong (được sử dụng để đo kích thước bên trong) và thước kẹp độ sâu (được sử dụng để đo độ sâu của lỗ hoặc hốc).

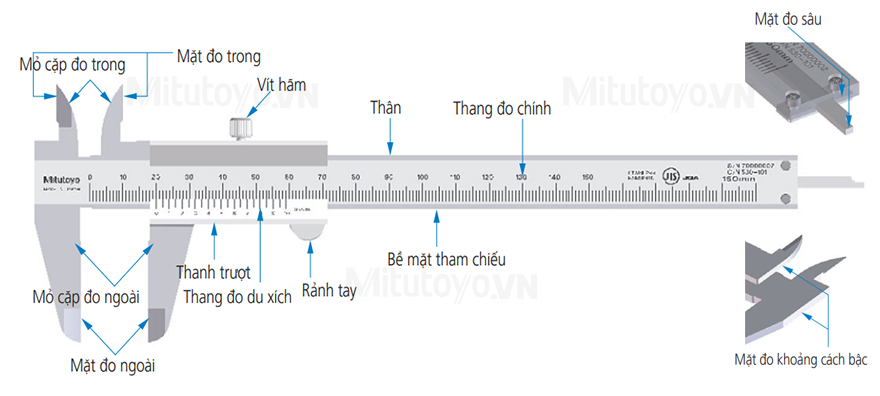

2. Cấu tạo của thước kẹp cơ khí

  • Thân chính: Thân chính là phần trung tâm của thước kẹp cơ khí và đóng vai trò là nền tảng cho các bộ phận khác. Thân thước thường được làm bằng kim loại và mang lại sự ổn định và độ cứng cho thiết bị.
  • Hàm cố định: Hàm cố định nằm ở một đầu của thân chính và giữ cố định trong quá trình đo. Bộ phận này đóng vai trò như một điểm tham chiếu mà đối tượng được đo được đặt.
  • Hàm di động: Hàm di động được gắn vào một cơ chế trượt cho phép nó di chuyển dọc theo thân chính. Bộ phận này  được đặt đối diện với hàm cố định và có thể điều chỉnh để phù hợp với các đối tượng khác nhau.
  • Tỷ lệ: Thân chính của thước kẹp cơ khí thường có thang đo hoặc thước đo đã được hiệu chỉnh. Thang đo này được đánh dấu bằng các phép đo tính bằng milimét và inch, cho phép người dùng đọc khoảng cách giữa các hàm. Thang đo có thể có các vạch chia chính cho phép đo thông thường và vạch chia thứ cấp để đọc chính xác hơn.
  • Thang đo Vernier: Một số thước kẹp cơ khí kết hợp với thang đo Vernier. Thang đo vernier là một thang đo bổ sung cung cấp các phần chia nhỏ hơn để nâng cao độ chính xác của các phép đo. Bộ phận này hoạt động cùng với thang đo chính, cho phép đọc chính xác hơn.
  • Thanh trượt: Thanh trượt là cơ chế cho phép hàm di động trượt trơn tru dọc theo thân chính. Bộ phận này thường được điều khiển bằng bánh xe ngón tay cái hoặc cơ cấu vít, cho phép điều chỉnh chính xác và khóa hàm tại chỗ sau khi thực hiện phép đo.
  • Cơ chế khóa: Để đảm bảo rằng hàm di động vẫn cố định tại một vị trí cụ thể, thường có cơ chế khóa. Nó có thể ở dạng vít khóa hoặc đòn bẩy, ngăn chặn bất kỳ chuyển động ngẫu nhiên nào trong quá trình đo.
  • Thước đo độ sâu (Tùy chọn): Một số thước kẹp cơ khí bao gồm một thanh đo sâu, chủ yếu ở thước kẹp độ sâu. Thanh độ sâu kéo dài từ thân chính vuông góc với hàm, cho phép đo độ sâu của lỗ hoặc hốc.

Thiết kế và vật liệu cụ thể được sử dụng có thể khác nhau giữa các loại thước và nhà sản xuất khác nhau, nhưng trên  đây là những thành phần cơ bản cấu thành một thước kẹp cơ khí.

3. Cách sử dụng thước kẹp cơ khí trong QC sản phẩm JIG

Sử dụng thước kẹp cơ khí trong kiểm soát chất lượng sản phẩm JIG bao gồm các bước cụ thể sau đây để đảm bảo phép đo chính xác và kết quả đáng tin cậy. Dưới đây là hướng dẫn chung về cách sử dụng thước cặp cơ khí trong QC sản phẩm JIG:

  • Tự làm quen với Thước cặp: Hiểu các bộ phận và chức năng khác nhau của thước kẹp cơ khí mà bạn sẽ sử dụng. Làm quen với thang đo, thang đo vernier (nếu có), thanh trượt, cơ chế khóa và bất kỳ tính năng nào khác chỉ có ở thước cặp.
  • Chọn thước kẹp cơ khí phù hợp: Tùy theo kích thước cần đo mà chọn loại thước kẹp có kích thước phù hợp. Đảm bảo rằng nó có khả năng đáp ứng các tính năng cụ thể của sản phẩm mà bạn đang kiểm tra.
  • Chuẩn bị sản phẩm: Đảm bảo rằng sản phẩm JIG mà bạn đang kiểm tra sạch sẽ, không có bất kỳ mảnh vụn nào và được đặt đúng vị trí để đo. Loại bỏ bất kỳ chất gây ô nhiễm bề mặt nào có thể cản trở việc đọc chính xác.
  • Đặt thước kẹp cơ khí về Zero: Đóng các hàm của thước và điều chỉnh thanh trượt hoặc bánh xe ngón tay cái cho đến khi thang đo đọc số không. Điều này thiết lập một điểm tham chiếu và đảm bảo các phép đo chính xác liên quan đến điểm này.

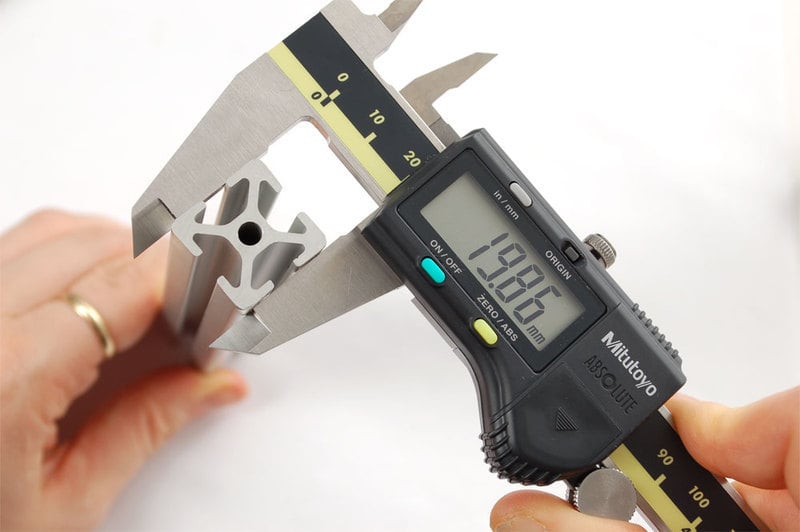

  • Đặt sản phẩm giữa các hàm: Nhẹ nhàng định vị sản phẩm JIG giữa các hàm cố định và hàm di động của thước cặp. Căn chỉnh hàm với các tính năng bạn cần đo, đảm bảo tiếp xúc thích hợp mà không cần dùng lực quá mức.
  • Điều chỉnh Hàm di động: Trượt hàm di động dọc theo thang đo cho đến khi nó tiếp xúc với bề mặt hoặc tính năng của sản phẩm được đo. Dùng áp lực nhẹ để đảm bảo tiếp xúc chắc chắn.
  • Đọc phép đo: Đọc giá trị đo từ thang đo nơi cạnh của hàm di động thẳng hàng. Nếu thước kẹp của bạn có thang đo vernier, hãy ghi lại giá trị tương ứng từ thang đo vernier, cung cấp độ chính xác bổ sung. Kết hợp các giá trị từ thang đo chính và thang đo vernier cho phép đo cuối cùng.
  • Khóa phép đo (Tùy chọn): Nếu cần, hãy cố định hàm di động vào vị trí bằng cách sử dụng cơ chế khóa của thước cặp để ngăn chuyển động ngẫu nhiên và duy trì phép đo.
  • Lặp lại quy trình: Lặp lại các bước cho từng kích thước hoặc tính năng bạn cần đo trên sản phẩm JIG. Thực hiện nhiều phép đo để đảm bảo tính nhất quán và chính xác, đặc biệt nếu bạn đang xử lý các thông số kỹ thuật quan trọng.
  • Ghi lại và đánh giá các phép đo: Ghi lại các phép đo thu được từ thước kẹp cơ khí cho từng kích thước. So sánh các giá trị đo được với dung sai hoặc tiêu chuẩn chất lượng được chỉ định của sản phẩm. Đánh giá xem sản phẩm có đáp ứng các tiêu chí được yêu cầu hay không hoặc liệu có cần điều chỉnh hoặc thực hiện thêm hành động nào không.
  • Hãy nhớ sử dụng thước kẹp cơ khí một cách cẩn thận, bảo quản thước kẹp đúng cách, đồng thời kiểm tra và bảo dưỡng định kỳ để đảm bảo độ chính xác và độ tin cậy của thước.

Với khả năng đo cả kích thước bên trong và bên ngoài, thước cặp cơ khí được sử dụng rộng rãi trong các ngành kỹ thuật, gia công, chế biến gỗ và gia công kim loại. Độ chính xác, dễ sử dụng và tính linh hoạt khiến chúng trở thành những công cụ không thể thiếu đối với các chuyên gia QC của ngành gia công cơ khí. Dù là đo độ dày của vật liệu hay xác định kích thước của vật thể, thước kẹp cơ khí đều cung cấp các phép đo chính xác và đáng tin cậy, góp phần vào sự thành công của vô số dự án và ứng dụng.
